The Meaning of 'M' in MBx, Written by Ralph Grabowski
CIMdata (PLM) の会長であるジョン・マックレル (John MacKrell) 氏が、あらゆるモデルベース (model-based anything) の略であるMBxの "M" についての話しを聴取しました。これが私が取ったメモであり、必然的にそれらはマックレル氏が述べたことの言い換えです。セミナー全体を聞くには、attendee.gotowebinar.com/recording/5581930675472864258 にアクセスしてください (登録が必要) 。
製品がより複雑になるにつれて、MCADは設計プロセスのより小さな部分になっています。今日の自動車では、機械的よりも電気的に多くのことが行われており、つまり暖房システムの調整やギアの変更などのアクションはすべてソフトウェアによって具体化されています。ソフトウェアを変更することで、私たちは車の特性を変更しています。
MBxは、"モデルベースすべて" の略です。モデルベースのイニシアチブは、フォーム、フィット、そしてファンクションをカバーする必要があります。フォームは製品の形状だけでなく、製品の制御システムなどのように物事がどのように連携して動作するかであります。

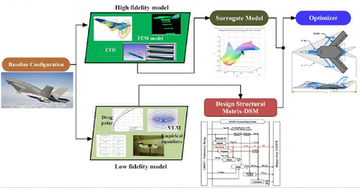

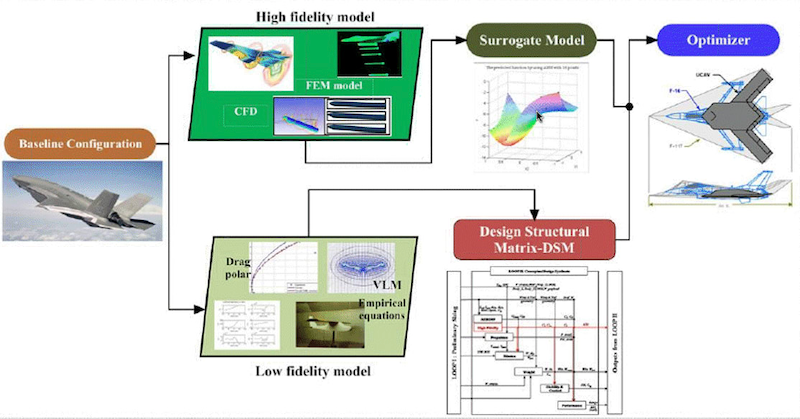

多くの人が "モデル" は3Dモデルでなければならないと信じています。そうではありません。これは、ソフトウェアモデル、財務モデル、光学モデル、熱伝達モデル、交通の流れのモデルなどなどになります。次の図は、さまざまな種類のモデルを如何に一緒に使用されるかを示しています。
設計プロジェクト用のさまざまな種類のソフトウェアモデル
これらの一部またはすべては、製造モデルなどのように複雑なモデルに必要であり、”私はこれをどのように構築するのか？”、という質問に答えるのものです。

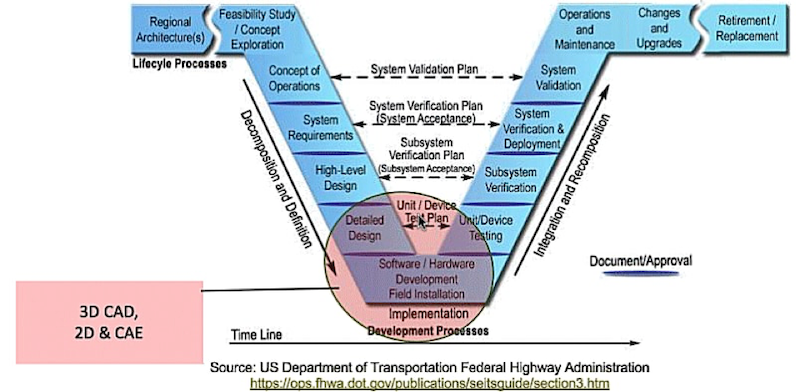

"M" を3DCADモデルとして扱うと、設計は開発サイクルの比較的遅い段階で行われるため、モデルベースの戦略の価値が制限されます。下の図のピンク色の領域を参照してください。皆さんは動作する場合と動作しない場合がある製品を作成しています。CADモデルを変更するということは、システム要件などを変更することまでさかのぼることを意味する場合があります。
製品開発の "V" モデル
記事全体を読むには、
https://www.upfrontezine.com/
にアクセスください。
